视音频连接线

概述
    视频连接线，简称视频线，由视频电缆和连接头两部分组成，其中：视频电缆是特征阻抗为75Ω（欧）的同轴屏蔽电缆，常见的规格按线径分为－3和－5两种，按芯线分有单芯线和多芯线两种，连接头的常见的规格按电缆端连接方式分有压接头和焊接头两种，按设备端连接方式分有BNC（俗称卡头），RCA（俗称莲花头）两种。

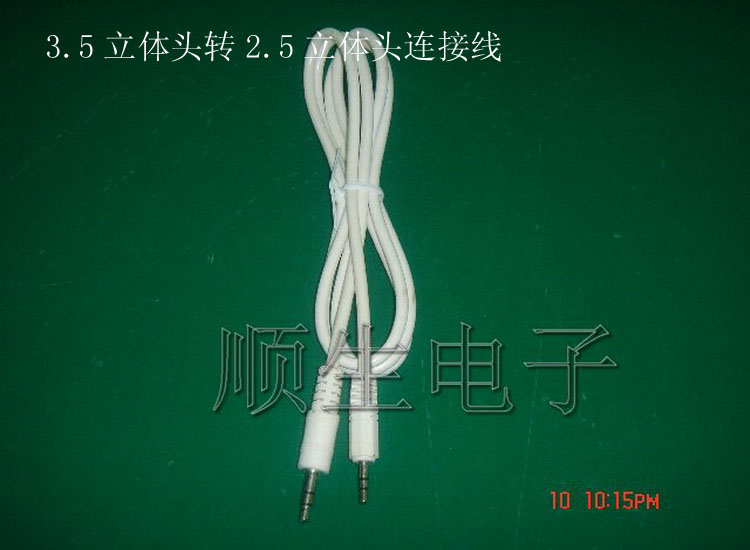

    音频连接线，简称音频线，由音频电缆和连接头两部分组成，其中：音频电缆一般为双芯屏蔽电缆，连接头常见的有RCA（俗称莲花头）、XLR（俗称卡侬头）、TRS JACKS（俗称插笔头）。
视频连接线
    视频线是电视播控机房视频系统的重要组成部分，制作质量的好坏直接影响视频通道的技术指标，质量差视频线有可能造成信号反白、信号严重衰减，设备不同步，甚至信号中断。在视频系统中除少量控制信号线外，节目信号、同步信号、键控信号等信号都是由视频线传输，因而视频线发生问题是造成设备和系统故障常见的故障源之一。
    在制作视频线的过程中，首先，必须选择正确的视频电缆和连接头。选择电缆首先应注意其标称的阻抗，有一种特征阻抗为50Ω的电缆在外观上和视频电缆很接近，切不可混淆。另外，应注意电缆或连接头有没有发生氧化的情况，该电缆或连接头应当报废或者视情况进行处理，否则，氧化物将造成焊点虚焊，导致信号严重衰减，甚至中断。市场有个别厂商偷工减料，生产的视频线不符合规格，如：屏蔽层稀疏，线径不标准等等，购买时也要注意。在连接头的选择上尽量符合设备需要，避免使用转换头，规格应按电缆的规格对应使用。
    其次、必须保证良好的压接质量或焊接质量。使用压接方式的接头，对电缆的各层线径和压接的工艺要求很严格，表面上制作起来较省事，但稍不注意，就可能虚接，如果经常拔插，可靠性就更低，应尽量避免使用这种类型的接头，不得已要使用时，最好压接后，再加焊一下，同时在拔插时，避免在电缆上用力。相对而言，焊接型的接头对工艺要求就低一些，但仍然需要注意接头的规格要和电缆规格一致，焊接要求和焊接普通电子电路板的要求相同，焊点要光滑，平整，没有虚焊。
    最后，必须检查是否有开路或短路的情况。每当做好一条视频线，无论是什么接头，长度多少，都要用万用表进行一次检查，确定没有开路或短路的情况后，才算完成。
音频连接线
    音频线相对视频线要复杂一些，除了以上三个方面的注意事项外，还有一个平衡和不平衡接法的问题。
所谓平衡接法就是用两条信号线传送一对平衡的信号的连接方法，由于两条信号线受的干扰大小相同，相位相反，最后将使干扰被抵消。由于音频的频率范围较低，在长距离的传输情况下，容易受到干扰，因此，平衡接法作为一种抗干扰的连接方法，在专业设备的音频连接中最为常见。在家用电器的连接线中也有用两芯屏蔽线作音频连接线的，但是，它传输的是左右声道，是两个信号，不属于平衡接法。
    而不平衡接法就是仅用一条信号线传送信号的连接方法，由于这种接法容易受到干扰，所以只一般在家用电器上或一些要求较低的情况下使用。
    具体的接法以XLR接头为例：1、平衡接法：1脚接屏蔽，2脚接+端（又称热端），3脚接—端（又称冷端）；2、不平衡接法：1脚和3脚相连接屏蔽，2脚接+端（信号端）。
    选择什么接法一般根据设备对接口的具体要求而定，能使用平衡接法的尽量使用平衡接法，进行连接时务必先看清面板上的说明，最好先阅读使用说明书上的有关说明和要求。在一些场合还可能遇到一端的设备接口是平衡接口，另一端的设备是不平衡接口的情况，在要求不很严格的情况，只需在平衡端使用平衡接法，不平衡使用不平衡接法，注意各脚对应就可以了。在要求严格的情况，就必须使用转换电路将平衡转为不平衡，或将不平衡转为平衡。
线码
    在一个播控机房中，各路信号的视音频连接线汇集在一起的数目是相当大的，同时，由于位置十分集中，如果不对每一条连接线进行编码，将会对日后的维护带来极大的不便。做法很简单，在制作接头前，先在视音频电缆的两端按预先编好的编号套上线码即可。编码的原则是简单、直观。过于复杂或过于抽象的编码，同样不便于维护。
建议采用字母和数字混合的编码，如：VD101代表视频（V）分配器（D）一号机（1）的第一个输出口（01）。通过这样一组编码说明了：1、信号性质：视频信号；2、信号来源：视频分配器；3设备编号：一号机；4、端口位置：一号输出口。
字母可以选择常用的英文缩写，汉语拼音或其它容易理解的字母组合。下面列举了常见的英文缩写，以供参考。
缩写原文含义
VVIDEO视频
AAUDIO音频
BBBLACK BURST黑场（同步信号）
PPLAYER放机
RRECORDER录机
DDISTRIBUTER分配器
MMONITOR监视器
CGCHARACTER GENERATOR字幕机
OOPTICAL RECEIVER光接收机
TTBC时基校正器
无论采取什么样的编码方式，都事先做好规划，形成规范，至少一个系统内统一使用一种编码方式。完成系统后，必须妥善保管好线码表，以备有需要时查阅。
